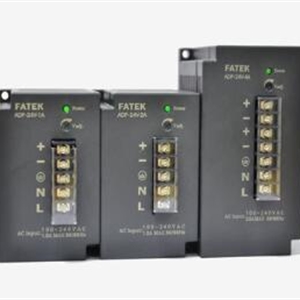

產品說明：
采用雙面PCB板設計
高效率，高可靠性，外形輕薄短小
過電流，電壓保護以及短路保護
導軌式安裝方式
自然風冷卻

輸入電壓：100-240Vac
頻率：50/60Hz
輸出電壓：24V
輸出電流：1A/2A/4A

型號規格一覽表

規格 型號			ADP-24V-1A	ADP-24V-2A	ADP-24V-4A
輸入	輸入電壓		100～240VAC
	頻率		50/60Hz
	******輸入電流		1A max	1A max	2.5A max
	涌入電流（冷機啟動		22A/115VAC(44A/230VAC)
輸出	輸出功率		24W	48W	96W
	輸出電壓		24V
	輸出電流		1A	2A	4A
	輸出電壓調整范圍		23.6～27.4V(可調整)
	轉換效率		87%/110VAC 86%/220VAC	86%/110VAC 87%/220VAC	87%/110VAC 90%/220VAC
	輸出漣波		55mv max.＊		130mv max.＊
	輸出雜訊		70mv max.＊	145mv max.＊	265mv max.＊
	維持時間		20mS以上/110VAC 60mS以上/220VAC	15mS以上/110VAC 60mS以上/220VAC	15mS以上/110VAC 50mS以上/220VAC
	啟動時間		35Ms/110VAC 30mS/220VAC	35Ms/110VAC 32mS/220VAC	58Ms/110VA 30mS/220VAC
保護	過載保護	保護方式	折返型限流，降載即自動回復
		功率范圍	108%～145%額定功率	101%～133%額定功率	107%～114%額定功率
	過電壓 保護	保護方式	過電壓關機，須重新開機方可再供電
		過電壓保護	33V～40V
	短路保護		如過載保護
認證	CE		EMC&LVD
環境	工作溫度		-20℃～40℃
	工作濕度		相對適度20%～90%
注：＊輸出電壓漣波及雜訊是輸出端并聯-0.1μF陶瓷電容及-47μF電解電容，以20MHz頻寬示波器測量的結果

外觀和尺寸

ADP-24V-1A&2A尺寸圖：

ADP-24V-4A尺寸圖：
