永宏P(guān)LC在自動上膜機上的應用

2015/6/26 11:38:40 人評論次瀏覽分類：永宏應用案例

1. 引言
傳統的上膜機是依靠人工用刮槽來上膠，這樣不但生產效率低，而且對操作人員的技術要求也很高。這種方法顯然已經跟不上發展。用PLC控制大大提高了生產效率與精確性。降低了生產成本。廣泛應用于網版印刷行業。

2. 自動上膜機操作方法
     (1)按下控制面板上的電源開關按鈕，指示燈亮。待3~5秒人機界面將打開顯示初始界面
      (2)點擊NEXT鍵進入自動頁面，在自動頁面里面進行相應的參數設定，根據網版的實際高度輸入高度數據，輸入上膜的運行速度，進膠時間，退膠時間，前刮膠和后刮膠等參數，參數設定完成后按啟動按鈕便進入自動運行狀態中。
       (3)在自動頁面中點擊CLICK Here進入手動操作頁面。在手動頁面要先設定上膜速度，設定完成了后按相應的按鈕便可以手動操作相應的動作。點擊Home返回首頁，點擊NEXT回到自動頁面。
3. 控制器選型以及控制過程介紹
      自動上膜機由兩個電機控制,電動機上帶有編碼器?？刂破鞑捎门_灣永宏的FBs系列PLC：FBs-40MA。其中開關量輸出主要控制閥門。相關的輸入采用人機界面來控制，人機界面采用臺灣永宏的FV-057NT-C11的人機界面。
編碼器計數采用永宏P(guān)LC高速計數通道進行計數。

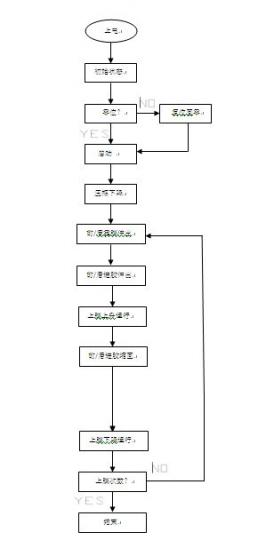

主體控制流程如下：

4. PLC程序控制
壓框和上膜升降控制單元
壓框和上膜升降高度是由編碼器控制，編碼器將高速脈沖傳送到PLC使用方法如下：

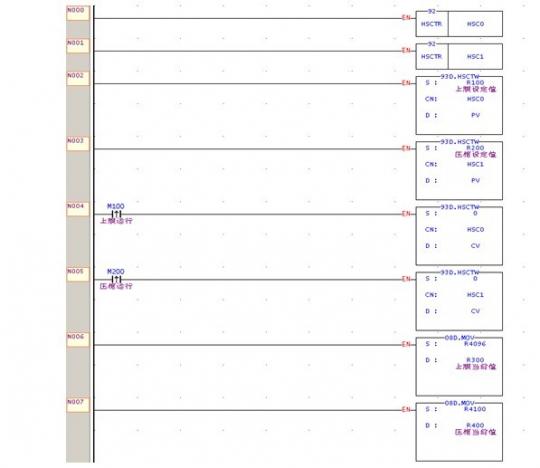

永宏P(guān)LC 在程序里數據讀?。?nbsp;

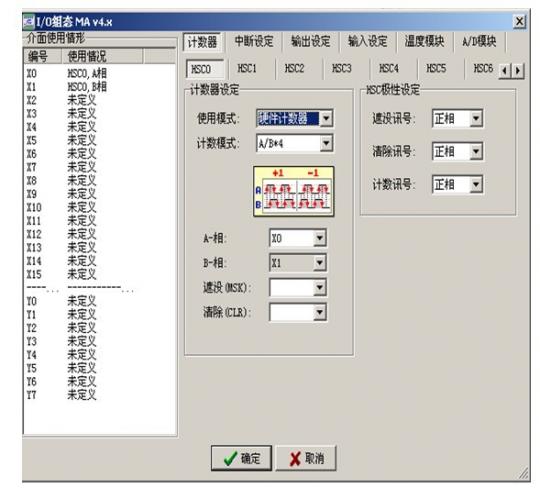

下圖是高速計數I/O設定：

永宏P(guān)LC FBS系列具有高速計數功能，可以根據速度及精度選擇不同型號的PLC,其中MA機型的最高計數速度可以達到20KHZ.選配不同的型號，大大的提高了在實際操作中的靈活性。

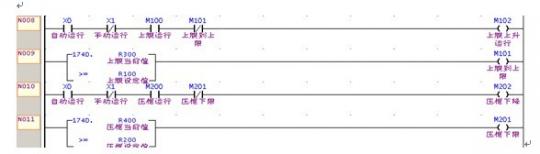

邏輯控制部分程序如下：

5. 人機操作界面
通過使用永宏FV-057ST-T10人機界面修改參數來控制網版高度，速度和時間：

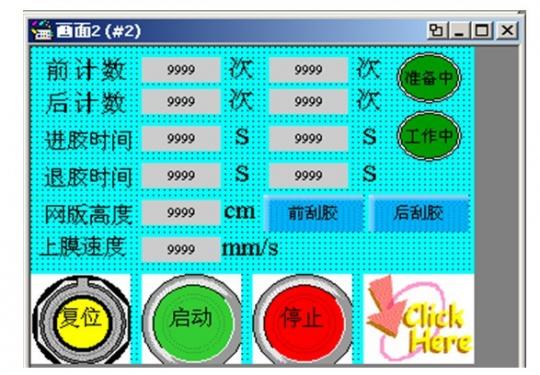

主畫面如下圖：

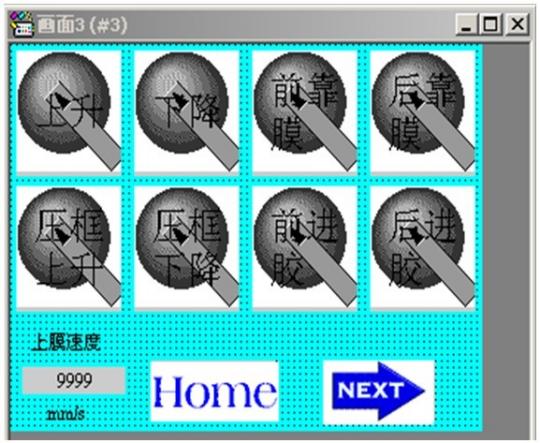

手動畫面

6. 結束語
網版自動上膜機，廣泛應用于印刷行業：大致主要工作過程

本系統已經成功的在網版印刷行業使用，永宏產品受到客戶的認可。由于產品的篇幅有限，涉及系統的相關內容，在文下可以再做細節探討。

參考文獻：
[1] 永宏可編程控制器使用手冊I 和使用手冊II. 永宏人機使用手冊
臺灣永宏電機股份有限公司

作者：陳德陽
