以寄存器處理溫度范例

2015/6/30 9:55:58 人評論 次瀏覽 分類：永宏應用案例

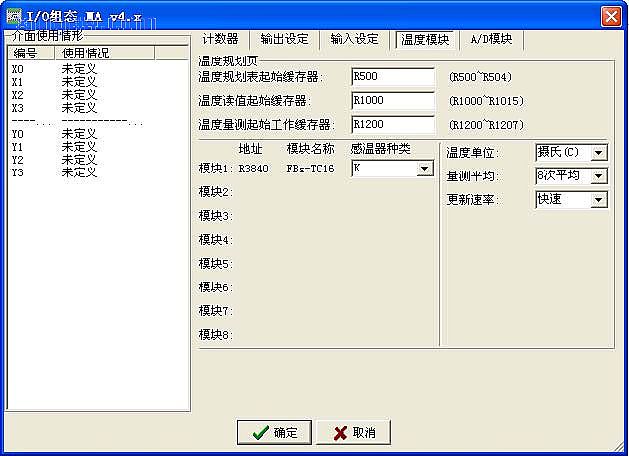

【控制要求】 FBS-40MA + FBs-TC16，偵測外部 16路溫度 , 每隔3秒將新溫度數據放入 D101-D116；當溫度超過 40℃或小于- 40℃時，正常指示燈滅。
【組件說明】
PLC 組件 組件說明
Y0-Y15 正常溫度指示燈
D101-D116 存放溫度偵測數值
P0.P1.P2.P9 指針緩存器
【控制程序】

【程序說明】

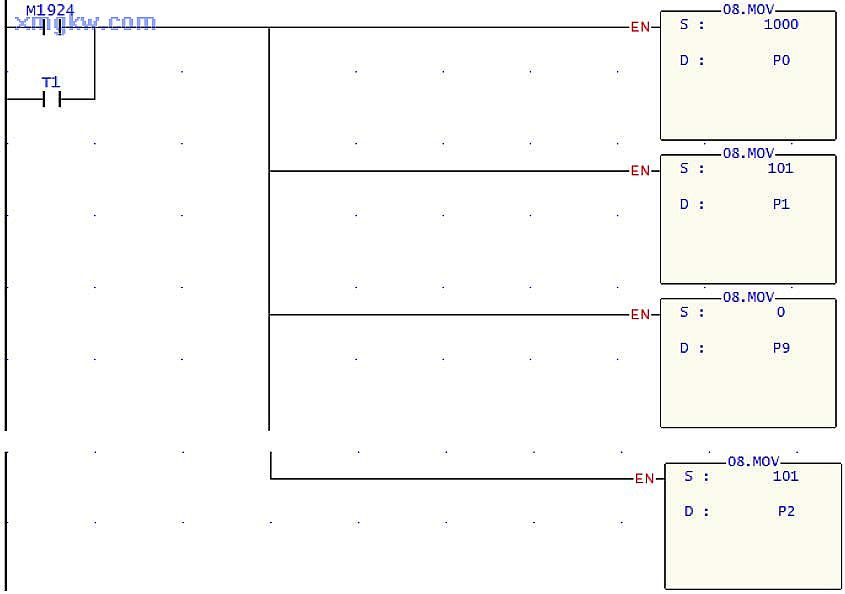

  1. PLC上電啟動 M1924接通，將 1000、101、0、101分別搬移到 P0、P1、P9、P2指針緩存器；通過閃爍電路每隔 3秒重新將1000、101、0、101搬移到 P0、P1、P9、P2；

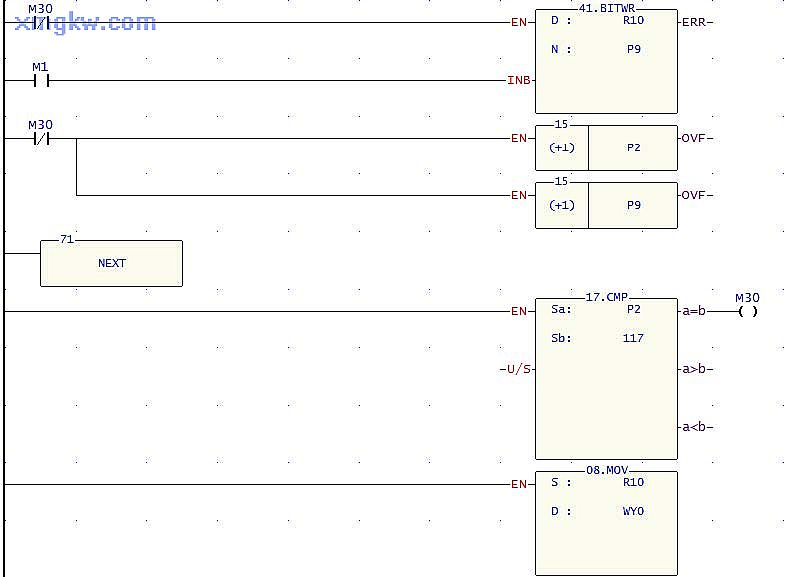

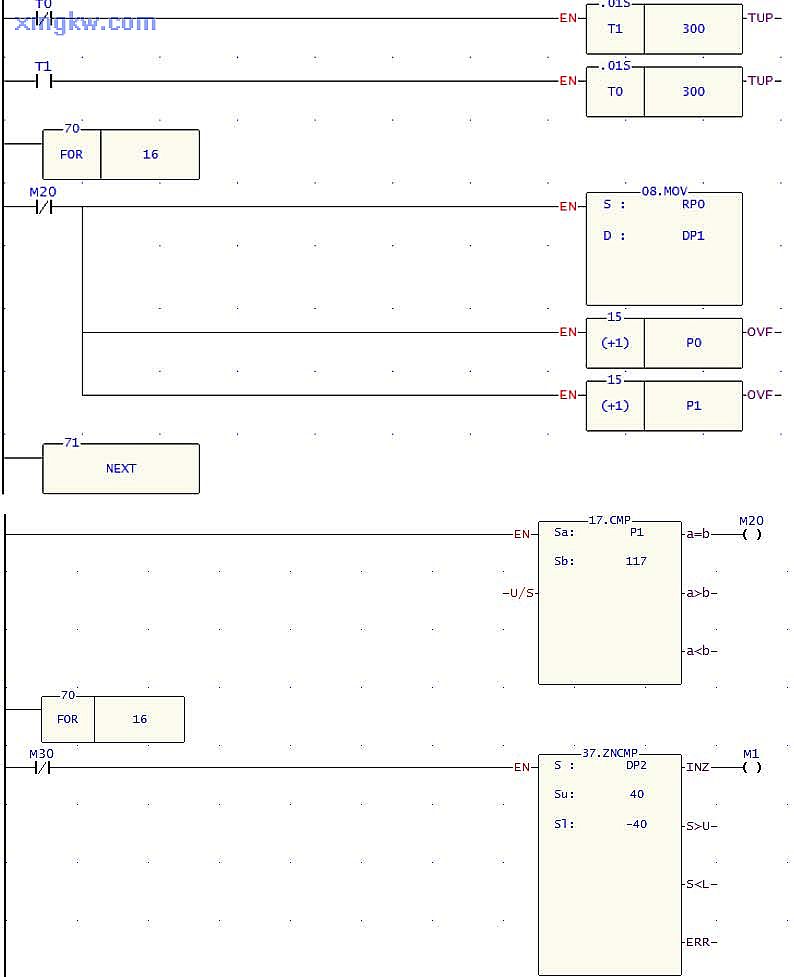

  2. FUN70和FUN71配合FUN17將R1000-R1015搬到D101-D116中；溫度比較中，通過 FUN37區域比較和FUN41位寫入再配合指針，將比較得出的狀態循環寫入 R10中去；
  3. FUN8搬運指令將 R10的內容送到 Y0-Y15中，達到控制要求。
