延時斷開程序

2015/6/30 10:07:43 人評論 次瀏覽 分類：永宏應用案例

【控制需求】
當開關 X0接通為 ON時燈 Y0亮，當開關 X0斷開為 OFF時，需再經過 5秒鐘后 Y0燈才熄滅?！窘M件說明】
PLC 軟元件 控制說明
X0 指示燈控制開關，當按下時， X0狀態為 ON
T0 5秒定時器，時基為 10ms的定時器
Y0 輸出指示燈

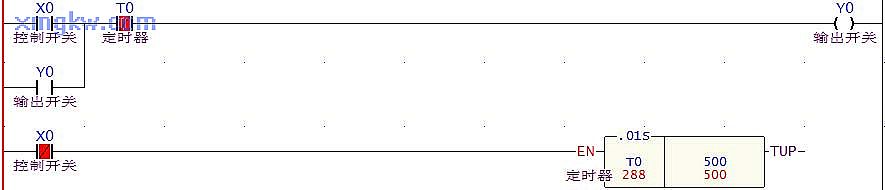

【控制程序】

【程序說明】

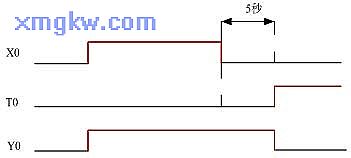

  1. ON位置時， X0=ON，X0的常閉觸點斷開，定時器 T0不計時，因此 T0的常閉觸點導通，使得 Y0=ON并自保，指示燈被點亮。
  2. OFF位置時， X0=OFF，X0的常閉接點導通， T0開始計時，在未到達預設時間時， T0的常閉觸點仍為導通狀態，所以 Y0通過自?；芈啡员３至恋臓顟B(tài)。
  3. 5秒的預設值時， T0線圈得電， T0常閉觸點斷開，因 T0的常閉觸點斷開，所以 Y0=OFF，指示燈熄滅。由以上程序可起到延時斷開的作用。
