依時序延時輸出（ 3臺電機的啟動）

2015/6/30 10:10:22 人評論 次瀏覽 分類：永宏應用案例

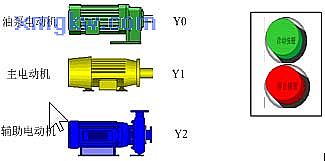

【控制需求】啟動按鈕 X0被按下，油泵電動機立即啟動，延時 10秒后主電動機啟動，再延時 5秒后輔助電動機啟動；按下停止按鈕，所有電機立刻停止運行。

【元件說明】
PLC 軟元件 控制說明
X0 啟動按鈕：按下時 X0狀態為 ON
X1 停止按鈕：按下時 X1狀態為 ON
T0 延時接通 10s定時器，時基為 10ms
T1 延時接通 5秒定時器，時基為 10ms
Y0 油泵啟動輸出信號
Y1 主電動機啟動輸出信號
Y2 輔助電機啟動輸出信號

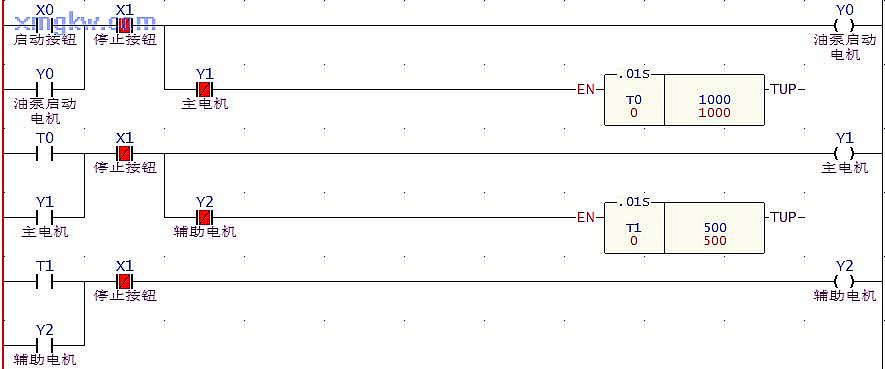

【控制程序】

【程序說明】
1. 啟動按鈕 X0由 OFF→ON動作時，X0的常開觸點導通，所以 Y0導通并自保，油泵電機立即啟動給潤滑系統供油；同時 T0指令被觸發開始計時，當達到 10秒的預設時間時 T0線圈被觸發為 ON，T0常開觸點導通為 ON狀態。
范堤商貿 (上海)有限公司 Page: 21 V 1.0
  1. T0常開觸點導通為 ON狀態時，Y1導通并自保，主電機被啟動， T0定時器觸發電路被關斷，同時 T1指令被觸發開始計時，當達到 5秒的預設時間時 T1線圈被觸發為 ON，T1常開觸點導通為 ON狀態。
  2. T1常開接點 ON時，Y2導通并自保，輔助電機被啟動， T1定時器觸發電路被關斷。
  3. X1由 OFF→ON動作時， X1的常閉觸點被關斷， Y0、Y1、Y2被關斷，油泵電機，主電機，輔助電機全部都停止運行。
